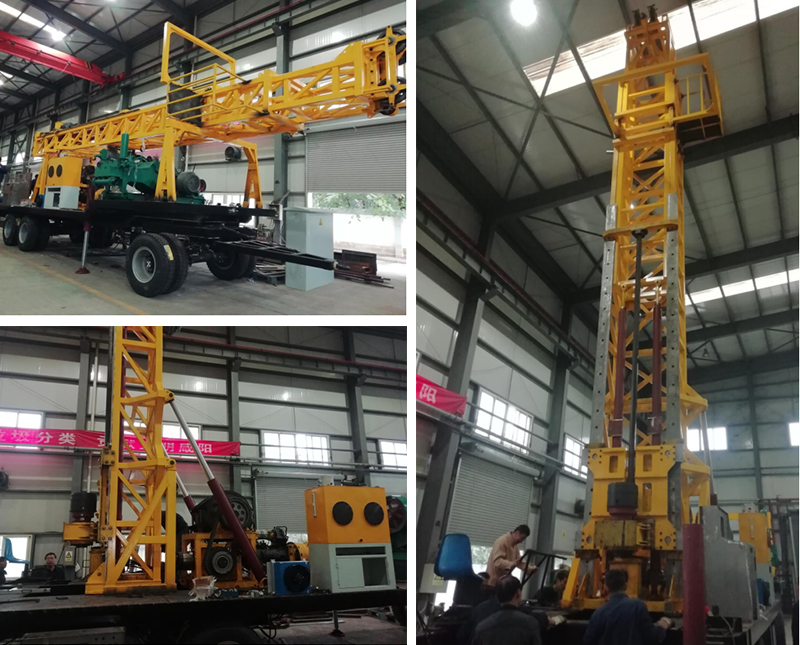

HXY—1600型拖车钻机
信息来源:核昌公司       作者:核昌公司       发布时间:2021-01-01 11:45:27       阅读次数:


一、概述

HXY—1600型(机械动力头长行程给进)拖车钻机是我公司针对砂岩铀矿地质勘探和开采研制的新产品,是老式拖车钻机的更新换代产品。该机主要适用于以金刚石复合片、硬质合金为主的地浸砂岩铀矿勘探,可采用绳索取芯工艺。同时适用于地浸开采孔的钻进,亦可用于地质勘察、水文水井、浅层油气、小口径桩孔等施工领域。

二、钻机主要有以下特点:

1.高效节能:该机采用机械动力头,传动效率高,与全液压岩心钻相比具有明显优势;

2.给进行程长:该机采用机械动力头双油缸长行程给进装置,给进行程达到3.3米,一次给进后即可取芯;

3.处理事故能力强:该机采用双油缸长行程给进,通过改进原液压系统,使给进压力可以达到20Mpa,最大提升能力可达到:38t,是目前国内提升能力最强的岩心钻机!

4.钻塔采用伸缩式结构,伸开后长度达到14米,可以满足提9米立根的提升要求,给进油缸可以方便的将钻塔伸出或收回,使钻塔缩短(或伸出)3.3米,保证满足道路运输要求;

5.底盘采用外扩式液压支腿,外扩尺寸可达4690,增大了支撑面积,可有效提高钻机的稳定性;(排除了钻机整体倾覆的危险,降低了钻进过程中跑孔的风险)

6. 桅杆设置钻杆靠架,方便提下钻具,并设计专用的爬杆提引器,配置蘑菇头,实现塔上无人作业。桅杆横截面积大、刚性好、强度高、液压立塔安全、快捷(排除了人员高空作业的危险);

7.液压卡盘采用碟簧夹紧、液压松开,夹持可靠,松开行程大,并具有卡瓦磨损自动补偿功能,寿命得到有效提高且维修方便,卡瓦更换方便;

8.配电子钻参显示系统,可以实时显示各种钻进参数;各种参数显示更直观!

9.改变原岩心钻机卷扬机排布位置使主卷扬、绳索取芯卷扬机回转方向与钻塔位置布置合理,卷、排绳科学合理;

三、钻机的主要参数

1.钻进能力:NQφ711600m HQφ89 1200m

PQφ114 800m

2.主卷扬 :空鼓提升力:70KN

提升速度(第三层):0.661.021.82.854.68m/s

钢丝绳规格: φ22mm

3.取芯卷扬机:

1空鼓提拔力:12KN 2满鼓提拔力:6KN

3速度(空鼓):110m/min;4速度(满鼓):189m/min;

5装绳量;1200m/φ6mm

4.桅杆/给进:

1给进行程:3.3m2给进速度:快、慢,两档;

3最大给进力:180kN;4最大提拔力;380kN;

5钻进角度80-906立根长度:9m

7桅杆高度:14m;8桅杆结构形式:伸缩式

9大钩负荷KN200

5.动力头:

1正转高速:1412404206711036 r/min

2正转低速:4270120198306 r/min

3最大扭矩:1600Nm;

4最大通径:φ117mm

6.动力机:电动机:75KW 1460 r/min

7.卡盘:类型:碟簧夹紧液压松开夹持力:380kN

8.主拖车:

1油缸支距(㎜):6300×4000

2承载面高度(㎜):1320

3额定总承载(t):40

9.泥浆泵参数

1型号:3NBB390-52/11-B-55卧式、三缸、单作用活塞泵;

2公称流量(L/min):3902501609052

3动力机:Y250M-4 55KW

10.行驶速度(km/h):道路40 野外≤20

11.总质量(t):24

12.外形尺寸(m):

工作状态:长×宽×高=11.9×2.9×15.5

行驶状态:长×宽×高=11.75×2.9×4.29

13.总功率:141KW
